Разъединители наружной установки серии РЛНД на 10кВ, 200, 400 и 630А с приводом ПРНЗ-10
РЛНД-10 предназначены:
- для создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования;
- для включения и отключения под напряжением обесточенных участков цепи высокого напряжения;
- заземления отключенных участков при помощи стационарных заземлителей;
- для отключения и включения тока холостого хода трансформаторов.
Привод ПРНЗ-10 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей.
Условное обозначение разъединителя РЛНД-X-10/XXX УХЛ
| РЛНД | - Разъединитель линейный наружной установки, двухколонковый |
|---|---|
| 1, 2 | - количество заземляющих ножей |
| 10 | - номинальное напряжение, кВ |
| 200, 400, 630 | - номинальный ток, А |
| УХЛ | - климатическое исполнение |
Условия эксплуатации разъединителей РЛНД:
- Температура окружающего воздуха от -60С до +40°С.
- Высота над уровнем моря не более 1000м.
- Толщина корки льда до 10 мм.
- Скорость ветра без гололеда не более 40 м/с.
- Скорость ветра с гололедом не более 15 м/с.
- Окружающая среда - атмосфера типа II по ГОСТ 15150, взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений.
Технические характеристики разъединителей РЛНД:
| Наименование параметра |
Значение параметра для типов разъединителей РЛНД
|
||
|
РЛНД-1-10-200 УХЛ
|
РЛНД-1-10-400 УХЛ
|
РЛНД-1-10-630 УХЛ
|
|
| Номинальное напряжение, кВ |
10
|
||
| Наибольшее рабочее напряжение, кВ |
12
|
||
| Номинальный ток, А |
200
|
400
|
630
|
| Ток электродинамической стойкости, кА |
25
|
25
|
25
|
| Ток термической стойкости, кА |
10
|
10
|
10
|
|
Время протекания тока термической стойкости, с: - для главных ножей - для ножей заземления |
4 1 |
||
| Установленный ресурс по механической прочности, циклов ВО |
10 000
|
||
| Длина пути утечки внешней изоляции, см, не менее |
30
|
||
| Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более |
200
|
||
|
Масса трехполюсного разъединителя РЛНД, кг: с одним заземлителем с двумя заземлителями |
39 43 |
40 44 |
40 44 |

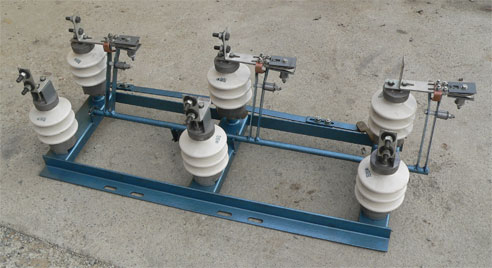

Разъединитель РЛНД-10 представляет собой трёхполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости. Привод разъединителя выполнен так, что исключает возможность оперирования заземлителем, пока не отключены ножи главного контура. В корпусе привода предусмотрены отверстия для установки блок - замка.
Изоляция разъединителя состоит из шести изоляторов С4-80 II, три из которых устанавливаются на рычагах, а остальные на швеллерах. На верхних фланцах изоляторов разъединителя установлена токоведущая система, выполненная в виде двух контактных ножей.
В комплект поставки входят: разъединитель, привод разъединителя, инструкция по эксплуатации, паспорт. Оперативная штанга для управления разъединителем с земли и блок-замки в комплект не входят.
